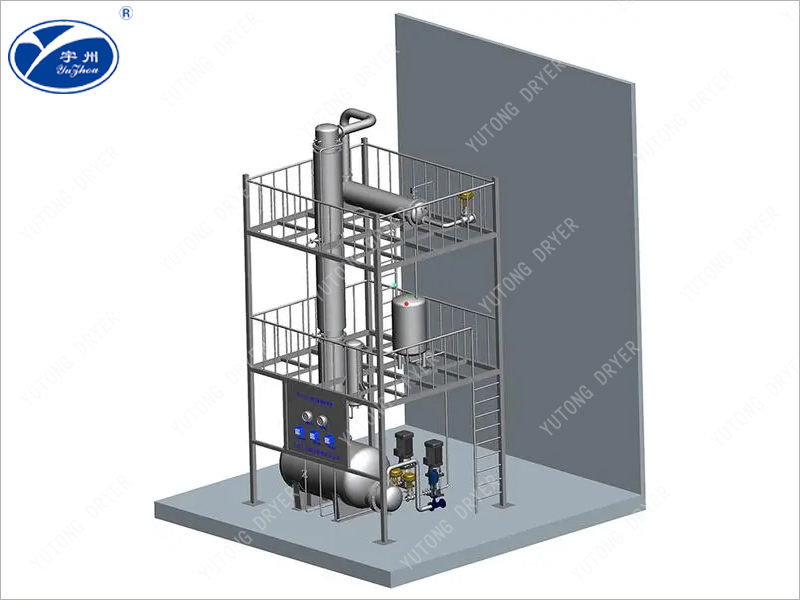

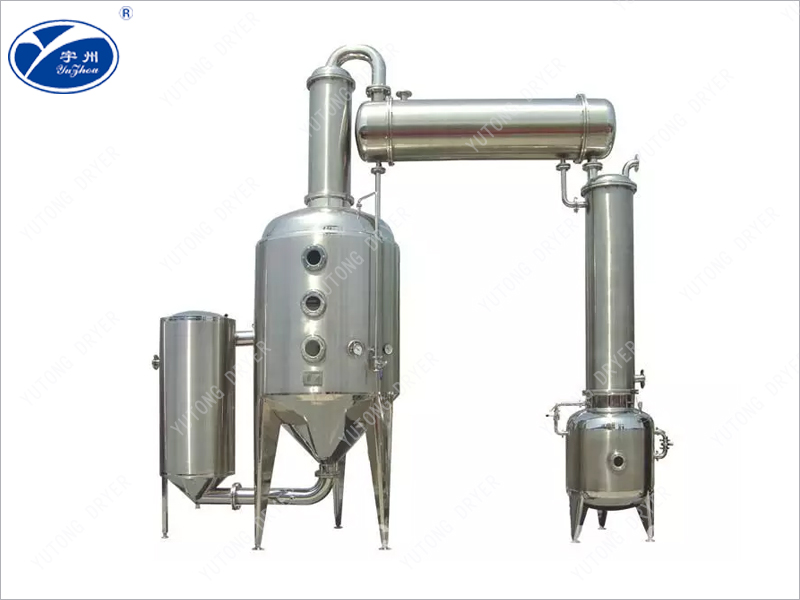

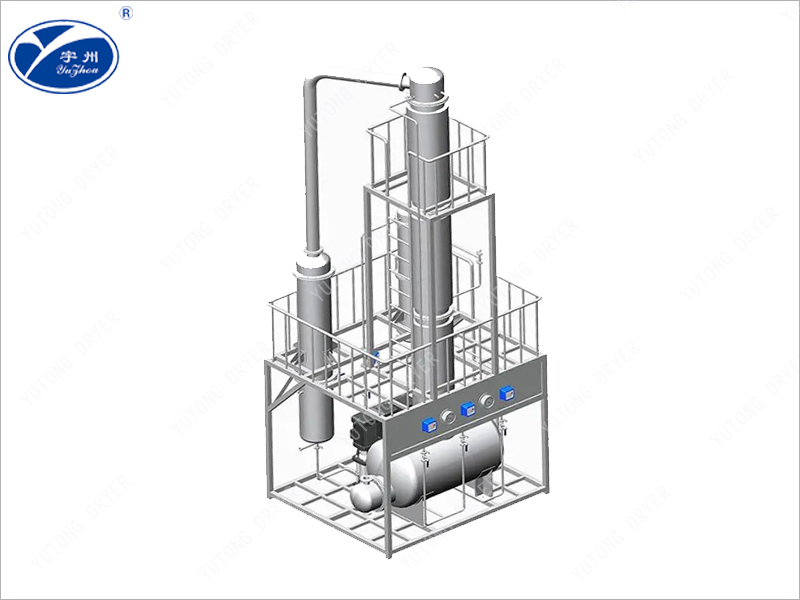

本裝置采用高效的陶瓷制波紋填料。蒸餾塔體采用不銹鋼制作，從而防止了鐵屑堵塞填料的現象，延長了裝置的使用期限。本裝置中凡接觸酒精的設備部份如冷凝器、穩壓罐、冷卻蛇管等均采用不銹鋼，以確保成品酒精不被污染。W型之蒸餾釜采用可拆式U型加熱管，在檢修時可將U型加熱管移出釜外，便于對加熱管外壁及蒸餾釜內壁進行清洗。
ZW型則省去間接加熱蒸餾釜。冷凝器采用列管式換熱器，也可根據用戶要求供應螺旋板式換熱器，冷卻器采用盤管式冷卻器，采用盤管式冷卻器并配套供應穩壓罐和比重測定器。
本裝置適用于制藥、食品、輕工、化工等行業的稀酒精回收。也適用于甲醇等其他溶媒的蒸餾。本裝置根據用戶的要求，可將30°左右的稀酒精蒸餾至90～95°酒精。如果成品的酒精度要求很高，可加大回流比，但產量則相應降低。

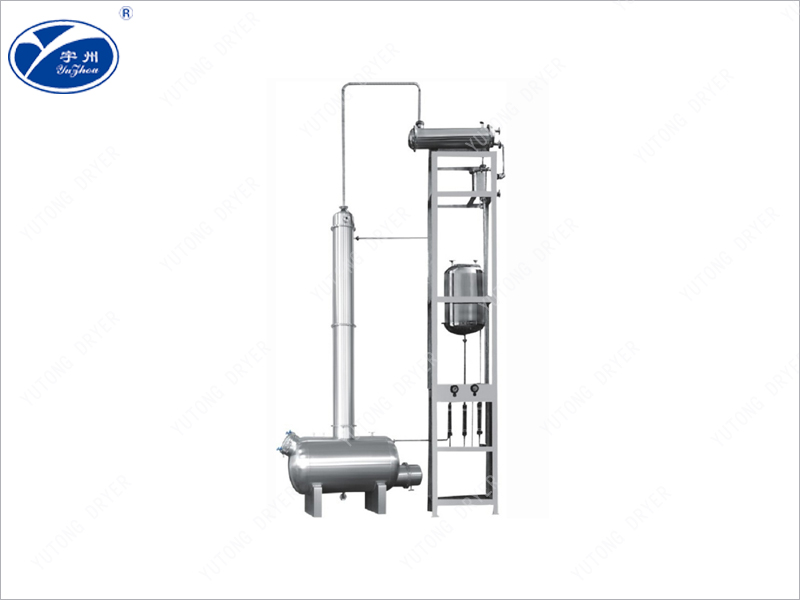

W型有五種規格，每種規格均包括相應配置的蒸餾塔、蒸餾釜、冷凝器、冷卻器、穩壓罐、比重測定器。其中W-200、W-300型蒸餾塔直接安裝在蒸餾釜上。W-400、W-500、W-600型蒸餾塔與蒸餾釜分別安裝。
ZW型有ZW-200、ZW-300兩種規格，每種規格包括相應配套的預熱器、蒸餾塔、冷凝器、冷卻器、穩壓罐、比重測定器。
其他輔助設備和儀表如：計量罐、貯罐、輸送泵、轉子流量計、溫度指示儀表等用戶自備，我廠也可按用戶要求另行加工或代為訂購供應。
1、進料濃度：30%～80%
2、出料濃度：90%～95%
3、回流比：R=13（根據進出料濃度而定）
4、殘液排放含醇濃度：W型≤3%、ZW≤1%

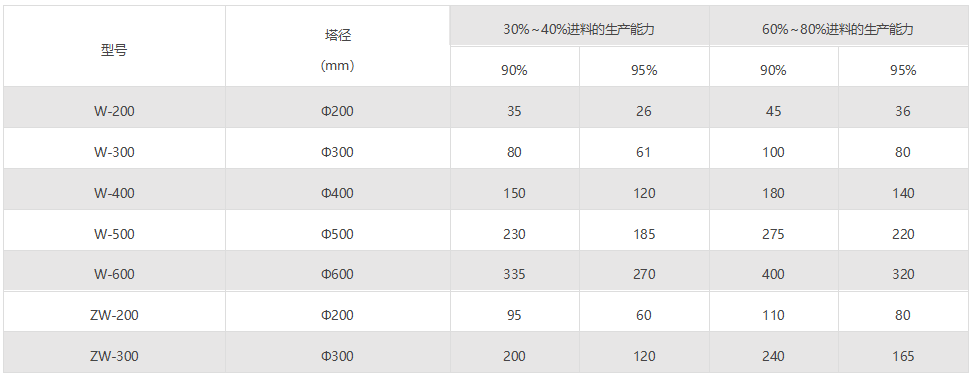

5、生產能力(kg/h): 見下表
